LCX-BK06B北斗OEM板卡集成了RDSS射频收发芯片、LNA电路、功放电路、基带电路等,实现北斗一代RDSS收发功能、定位功能,广泛应用于机动载体的短报文通信、实时定位、测速等,非常适应于系统大规模应用的需求。
一、概述
http://www.skytoprf.com/gmouse.html

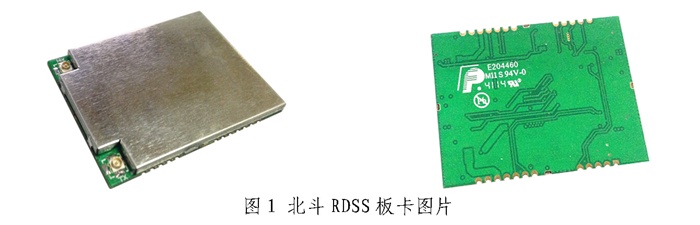

LCX-BK06B北斗OEM板卡集成了RDSS射频收发芯片、LNA电路、功放电路、基带电路等,实现北斗一代RDSS收发功能、定位功能,广泛应用于机动载体的短报文通信、实时定位、测速等,非常适应于系统大规模应用的需求。
二、产品特性
l 尺寸45mm×35mm ×3.5mm;
l 全芯片收发方案,支持北斗RDSS;
l RDSS接收功耗小于700mW;
l 发射功率4W输出;
l SMD表面贴装,易于集成;
l 支持软件升级;
l 工作温度:-40°C ~ +85°C
三、应用
l 北斗一体机;
l 北斗手持机;
l 北斗船载接收终端;
l 北斗气象采集装置;
l 北斗数传终端。
四、技术指标
4.1性能指标
指标 | 参数 | |
RDSS指标 | 射频输入频率 | S:2491.75±4.08MHz |
射频输入驻波 | ≤2.0 | |
射频输入电平 | -130~ -90dBm | |
接收灵敏度 | -127.6dBm | |
射频输出频率 | L:1615.68±4.08MHz | |
发射功率 | ≥36.0dBm | |
调制相位误差 | ≤3° | |
载波抑制 | ≥30dB | |
时钟稳定度 | 优于5×10-7 | |
工作电压 | DC+4.0V(接收);DC+5V(功放) | |
工作功耗 | <700mW(接收机);<12W(发射机) |
4.2直流特性
参数 | 符号 | 最小 | 标准 | 最大 | 单位 | 条件 |
接收电压 | VCC | 3.6 | 4.0 | 5.5 | V | |
功放电压 | VCCPA | 4.8 | 5.0 | 5.5 | V | |
接收电流 | IRX | 170 | 175 | 180 | mA | 4V供电 |
发射电流 | ITX | 2.1 | 2.2 | 2.3 | A | 5V供电 |
*该测试条件均在常温25°C环境下;
*功放5V电源为突发工作模块,只有信号发射时才有电流,考虑到功放工作时大电流使得主板走线压降等影响,该电压需要适当调高,经验值5.5V。
4.3温度特性
参数 | 最小 | 标准 | 最大 | 单位 |
工作温度 | -40 | 25 | 85 | °C |
存储温度 | -45 | 25 | 95 | °C |
